集控表箱XRC

集控表箱XRC
  • 產品概述

1、用途及適用范圍

XRC集控表箱廣泛適用于中小工業企業、商業、餐飲賓館、機關、公寓式建筑及辦公寫字樓用電的電能集中計量管理,可根據設計需要安裝脈沖型電能表,實現計算機管理,并留有安裝遙測、遙訊設備的位置。表箱中安裝小型斷路器,具有過載、短路保護作用,電能表及斷路器額定電流由設計選定。符合GB7251標準。

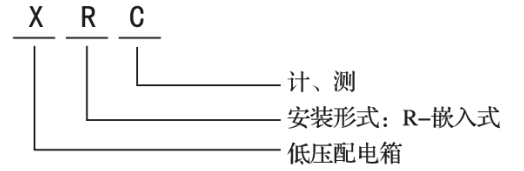

2、型號及含義



3、結構特點

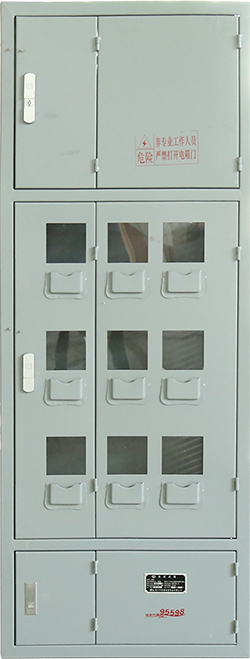

XRC集控表箱為嵌墻式。箱體采用冷軋鋼板或不銹鋼彎制,分為進線室、計量室和出線室三部分:進線室和計量室由電力部門安裝計量鉛封孔;計量室的計量窗為透明塑料或高清有機玻璃,便于電力局讀表;出線室無需鉛封孔,便于用戶操作,內部設有安全封板;進線室的下部有φ100的電纜進線孔,出線室的上部開有φ60x300的電纜出線孔。正面有門,門有鉸鏈;進線開關的操作手柄位于門外,便于應急時切斷總進線電源。

單相集控表箱(單位:mm)
表位3表位6表位9表位12表位15表位
820880(930)1020(1070)1160(1210)1350(1400)
970
180(167,170,185,200)


三相集控表箱(單位:mm)
表位1表位2表位4表6表位8表位9表位
580940(990)940(990)1120(1170)11501120(1170)
660900
180(170,185,200)
